제품소개

VRS(유증기 회수 장치)

유증기란?
휘발성유기화합물(VOC) 대기중으로 쉽게 증발하는 탄화수소류로서
태양광에 의해 질소산화물(Nox)과 광화학반응을 일으켜 오존농도를 증가. 광화학스모그를 일으키는 물질
우리나라는 탄화수소류 37종 규정,
주유소에서는 작업자 및 고객의 건강을 해칠 우려가 있는 물질

VRS STAGE II - 유증기 회수장치
• VRS : Vapor Recovery System

- 연료 주유시 발생하는 휘발성 유기화합물(VOC, Volatile Organic Compounds)을 회수하여 지하탱크로 보내는 시스템

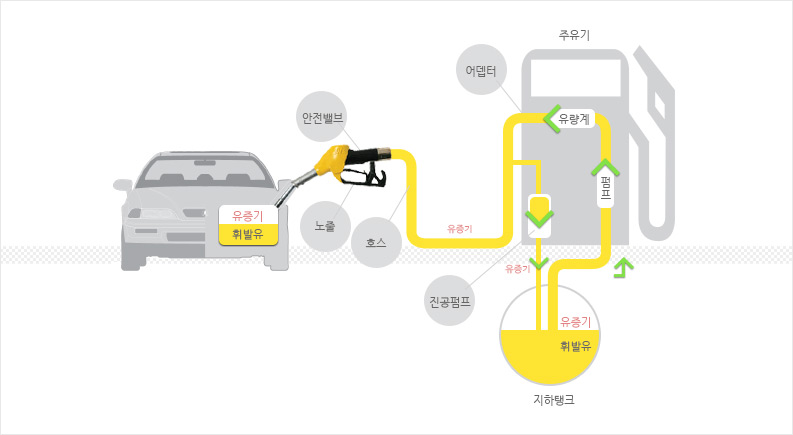

유증기 회수장치 구성도
• 대기환경보존법

- 대기환경규제지역
적용 광역시 : 서울, 인천, 부산, 대구
경기도 15개시 : 수원, 부천, 고양, 의정부, 안양, 군포, 의왕 , 시흥, 안산, 과천, 구리, 남양주, 성남, 광명, 하남
광양만권 지역 : 하동, 광양, 순천, 여수
특별대책지역 : 여수, 울산, 미포, 온산 국가산업단지

• 적용대상주유소
적용시설 연간판매량(드럼) 월 판매량(드럼) 설치시점 설치완료
연간판매량 3,000m2 이상 15,000이상 1,250이상 08.01.01 08.06.30
연간판매량 2,000m2 이상 3,000m2 미만 10,000~15,000 833 ~ 1,250 08.07.01 08.12.31
연간판매량 1,000m2 이상 2,000m2 미만 5,000~10,000 416 ~ 833 09.01.01 09.12.31
연간판매량 500m2 이상 1,000m2 미만 2,500~ 5,000 208 ~ 416 10.01.01 11.06.30
연간판매량 300m2 이상 500m2 미만 1,500~ 2,500 125 ~ 208 11.07.01 12.12.31

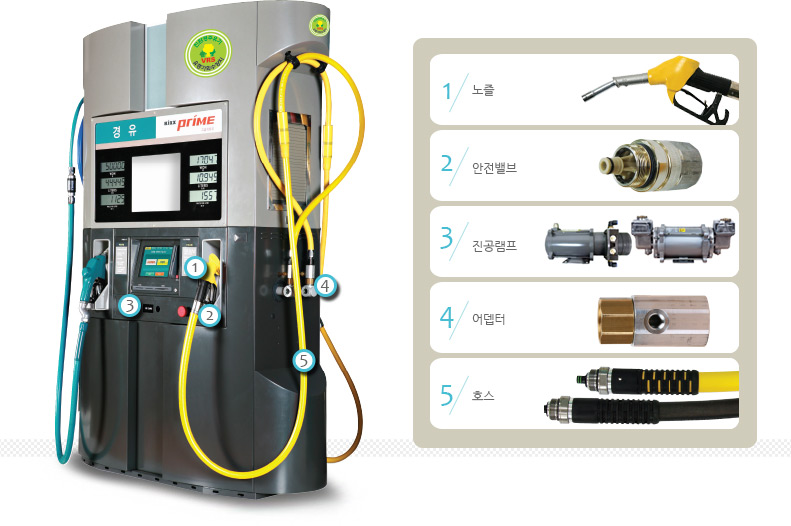

• 제품구성

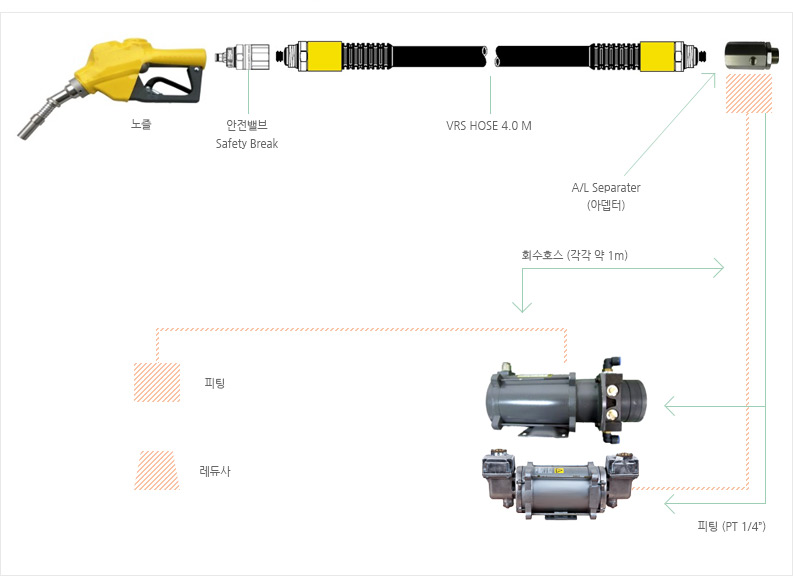

VRS 제품구성 VRS 제품구성
• 구축사례

- 스텐드형

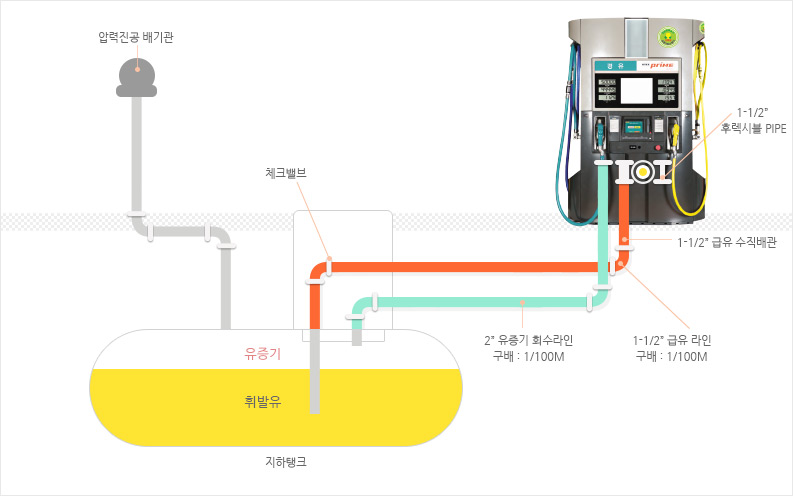

스텐드형 설치도
구분 설치 소요시간 비고
신규주유소 2시간 유중기 회수라인이 설치된 경우
기존주유소 2일 유증기 회수라인이 설치되지 않은경우

- 현수식 주유기

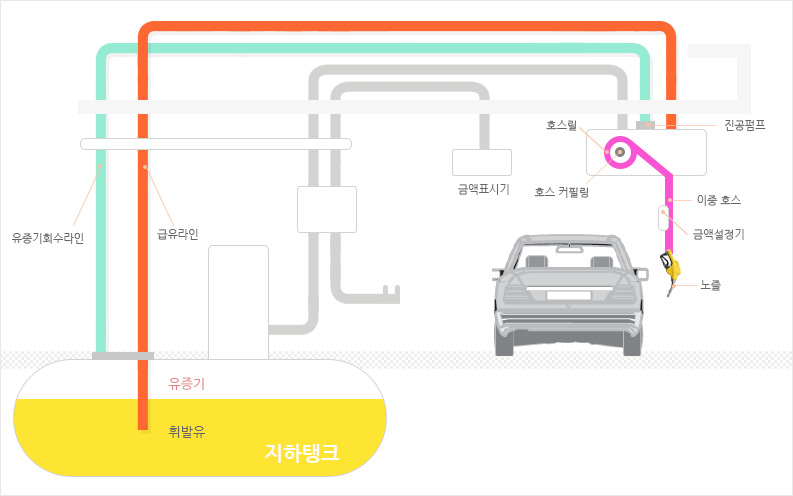

현수식주유기 설치도

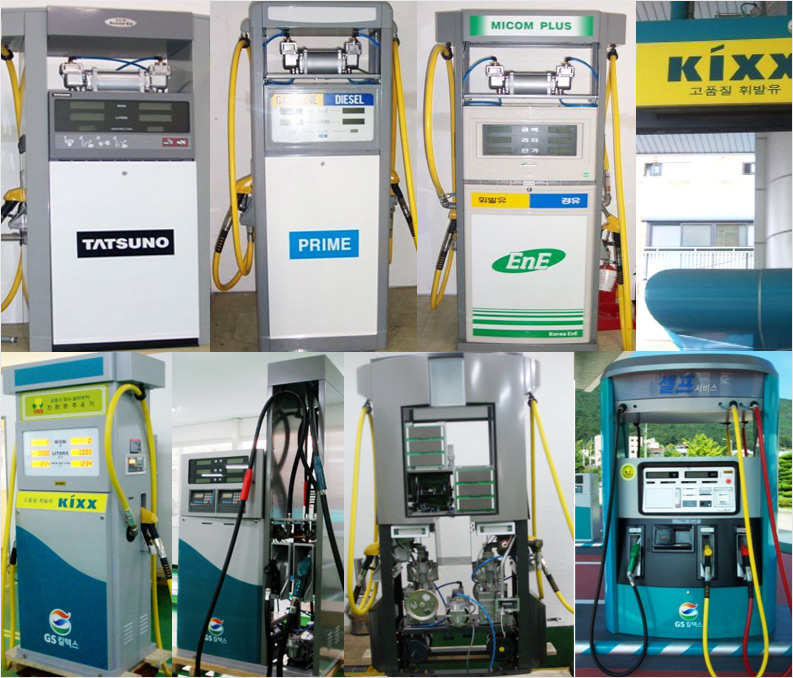

- 다양한 주유기의 VRS 장착 사례

다양한 주유기의 VRS 장착 사례 사진

- 인증 및 특허
VRS형식인증 현황(출처 : KTC), 국내 최대 형식인증 취득

제작업체 서류검사 처리효율검사
소모E&T 2 10

- 국제규격 및 특허

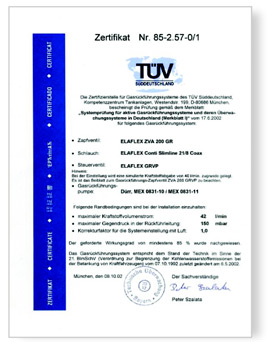

국제 인증 발행기관, 독일 TUV 인증 획득 독일 TUV 인증서

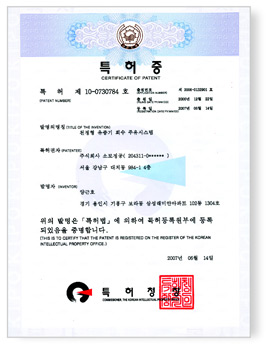

상용화된 세계 최조의 천정형 유증기 회수시스템 보유 특허증
